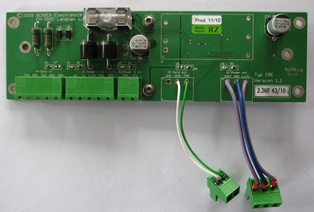

CBE steht für Converter-Box für Euroscan und wurde für ein Transportunternehmen entwickelt und produziert. In der Version 1 light hat die Platine folgende Funktionen:
- Gegenseite Absperrung von zwei unabhängigen Eingangsspannungen 10 - 32 VDC mit Sicherung
- Umfangreiche Schutzschaltung auf der Datenleitung zum Schutz des Euroscan-TX-Gerätes (seriell), entwickelt für den LKW-Bereich
- Kontroll-LED für die beiden Eingänge und den Ausgang
Die Platine wird mit zwei Schrauben rückseitig auf das Euroscan-TX-Gerät aufgeschraubt.
- Zugriffe: 4872
CBK steht für Converter-Box-klein und wurde ursprünglich für ein Transportunternehmen entwickelt und produziert. In der Version 1 hat die Platine folgende Funktionen:
- Eingangsspannung 9 - 75 VDC, je nach Variante
- Ausgangsspannung 3.3 - 15 VDC, je nach Variante
- Eingangssicherung und 4 Ausgänge einzeln abgesichert
- Eingang und Ausgang galvanisch trennbar / verbindbar
- Trimmung +/- 10% bei bestimmten Varianten möglich
- Externer Schalter bei bestimmten Varianten möglich
- Kontroll-LED für Eingang und die 4 Ausgänge
Die Platine wird in einem Gehäuse und mit den Anschlussklemmen geliefert, Einzelstücke innert 3-5 Tagen lieferbar, grössere Mengen und spezielle, weitere Varianten offeriere ich gerne.
- Zugriffe: 4867
CBK steht für Converter-Box-klein und wurde für ein Transportunternehmen entwickelt und produziert. Mit der Version 2 hat die Platine folgende Funktionen:
- Serial-to-bluetooth-Adapter, serielle Daten gelangen auf die D-Sub-Stecker, darauf werden bis zu zwei Serial-to-bluetooth-Adapter (z.B. Socket / LM048) aufgesteckt, die Daten können danach z.B. auf einem Smartphone empfangen werden
- Spannungswandler DC / DC für die Versorgung der Schutzschaltung und der Bluetooth-Module (Eingang: 24VDC)
- Umfangreiche Schutzschaltungen auf den Datenleitungen zum Schutz der Bluetooth-Module, entwickelt für den LKW-Bereich
- Zugriffe: 4914
CBK steht für Converter-Box-klein und wurde für ein Transportunternehmen entwickelt und produziert. Mit der Version 3 hat die Platine nun folgende Funktionen:
- Serial-to-bluetooth-Adapter, serielle Daten gelangen auf das Bluetooth-Modul und können danach z.B. auf einem Smartphone empfangen werden, mit einem oder zwei Bluetooth-Modulen erhältlich
- Spannungswandler DC / DC für die Versorgung der Schutzschaltung und der Bluetooth-Module (Eingang: 24VDC)
- Umfangreiche Schutzschaltungen auf den Datenleitungen zum Schutz der Bluetooth-Module, entwickelt für den LKW-Bereich
- Zugriffe: 4930
CBK steht für Converter-Box-klein und wurde für ein Transportunternehmen entwickelt und produziert. Mit der Version 4 hat die Platine nun folgende Funktionen:
- Serial-to-bluetooth-Adapter, serielle Daten gelangen auf das Bluetooth-Modul und können danach z.B. auf einem Smartphone empfangen werden, mit einem oder zwei Bluetooth-Modulen BT4.0 oder BT5.0 erhältlich
- Spannungswandler DC / DC für die Versorgung der Schutzschaltung und der Bluetooth-Module (Eingang: 24VDC)
- Umfangreiche Schutzschaltungen auf den Datenleitungen zum Schutz der Bluetooth-Module, entwickelt für den LKW-Bereich
